Detector fijo de CH4 de alcance extendido SG100-R
Sistema avanzado de detección remota fija de gases diseñado para el monitoreo del metano (CH4) con capacidad de distancia extendida entre el transmisor y el sensor.
El SG100-R es un sistema fijo de detección de gases que separa el sensor del transmisor hasta a 1000 metros utilizando la comunicación RS485.Este diseño de montaje remoto es ideal cuando el punto de medición está dentro de un conducto, tuberías, espacios confinados, o donde los gases son más pesados que el aire - el sensor va a donde está el peligro, mientras que el transmisor permanece en un lugar conveniente y seguro para la visualización y configuración de la pantalla.
Tomando el metano (CH4) como ejemplo, el sistema utiliza un sensor de combustión catalítica para medir de 0 a 100%LEL con una resolución de 1%LEL. Las salidas incluyen 3 cables 4-20mA, RS485 Modbus,y tres relés (alarma baja)La configuración se realiza de forma segura sin abrir la carcasa con una varita magnética o un mando a distancia opcional.La unidad tiene la certificación IECEx/ATEX (Ex db IIC T6 Gb), protección IP66/IP68, y una carcasa de aluminio fundido a presión robusta (SS316 opcional).
Por qué es importante la ubicación de los sensores remotos
Los detectores fijos tradicionales montan el sensor directamente en el transmisor, pero esto no funciona para todos los escenarios.
- Instalaciones de conductos y tuberíasColoque el sensor dentro del flujo de aire mientras el transmisor permanece fuera para facilitar el acceso.
- Gases más pesados que el aire- Los gases como el NH3, H2S y H2 tienden a depositarse en puntos bajos.
- Áreas de difícil acceso- Espacios confinados, cabezas de recipientes o conductos elevados - acceder al sensor de forma remota sin subir o entrar en zonas peligrosas.
- Entornos de sensores agresivos- Si el punto de medición está mojado, polvoriento o corrosivo, el transmisor puede colocarse en un área más limpia, prolongando su vida útil.
- Distancia máxima de separación: 1000 metros- alimentado y comunicado a través de la conexión RS485 desde el transmisor.
Una breve nota sobre el metano (CH4)
El metano es el principal componente del gas natural, es incoloro, inodoro y altamente inflamable. Cuando su concentración en el aire alcanza entre el 5% y el 15% en volumen, se vuelve explosivo.El límite de explosión inferior (LEL) del metano es del 5% VOL.La medición de 0-100%LEL indica directamente qué tan cerca está la atmósfera del rango explosivo.
Fuentes típicas de metano:Pipelines de gas natural, vertederos, minas de carbón, plantas de biogás, digestores de aguas residuales y refinerías de petróleo.
El SG100-R proporciona una alerta temprana de fugas inflamables, especialmente en lugares remotos o de difícil acceso donde los detectores convencionales no pueden ser fácilmente instalados o mantenidos.
Aplicaciones de campo - Donde el SG100-R sobresale
- Las tuberías de conductos- Monitorear el gas dentro de la ventilación o los conductos de escape; sensor dentro, transmisor fuera.
- Detección de gases pesados- NH3, H2, H2S se depositan en puntos bajos; sensor a nivel del suelo, transmisor a una altura de visión cómoda.
- Entrada al espacio confinado- Sensores dentro de los tanques, recipientes o alcantarillas; transmisor colocado de forma segura fuera para la vigilancia del personal.
- Depósitos y plantas de biogás- Monitoreo del metano en pozos de recogida y digestores.
- Estaciones de compresión de gas natural- Sensor remoto en las válvulas donde el acceso está restringido.
- Refinerías de petróleo y gas- Monitoreo de las emisiones fugitivas en zonas de proceso de difícil acceso.
- Tratamiento de aguas residuales- Monitoreo de los gases de los digestores (metano) en los espacios de los tanques.
- Minas de carbón- Detección remota en las vías respiratorias de retorno o en las áreas de la boca.

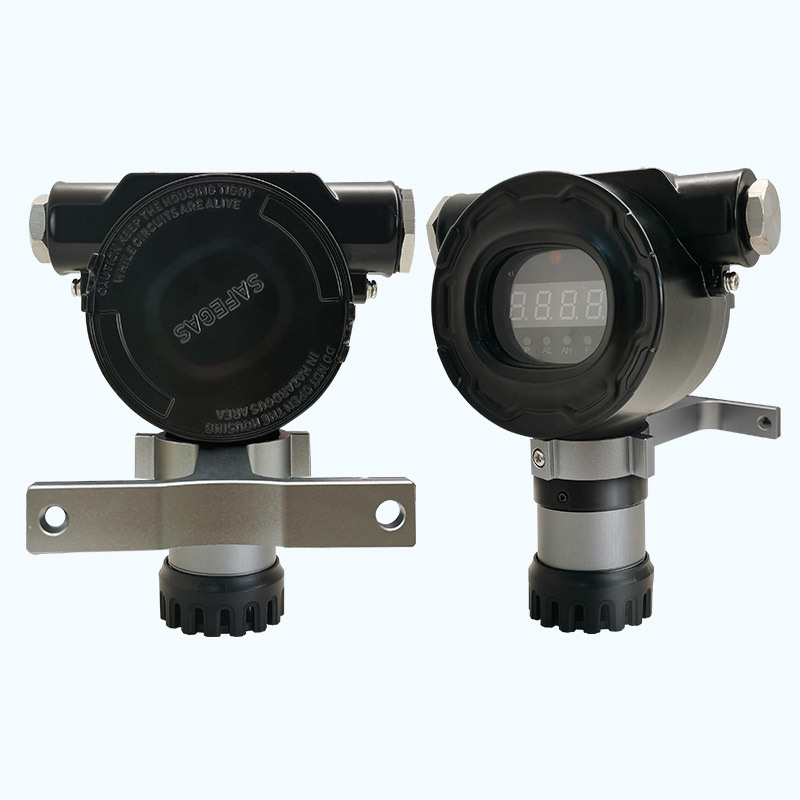

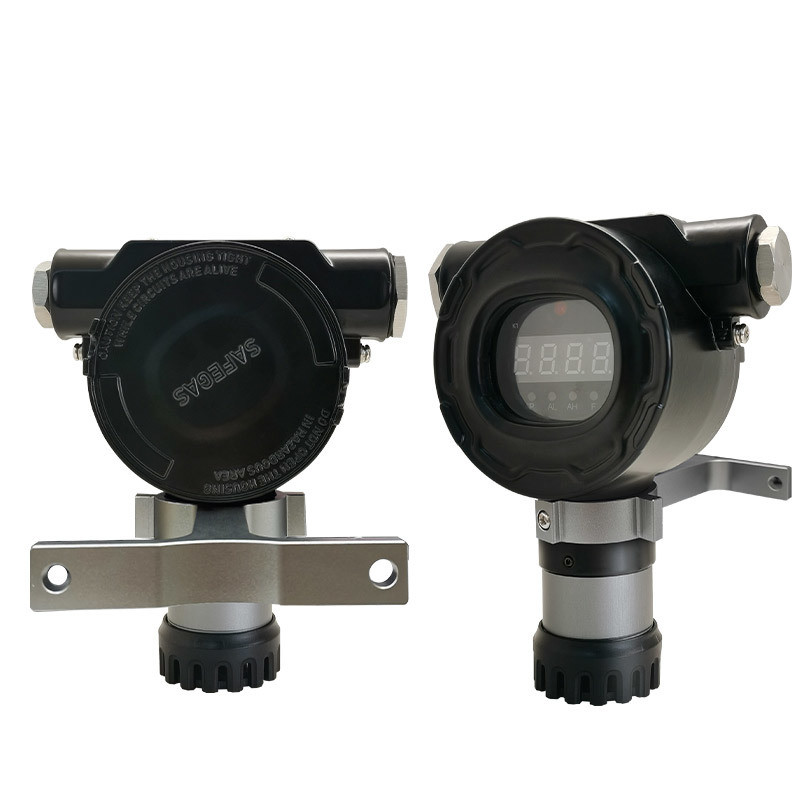

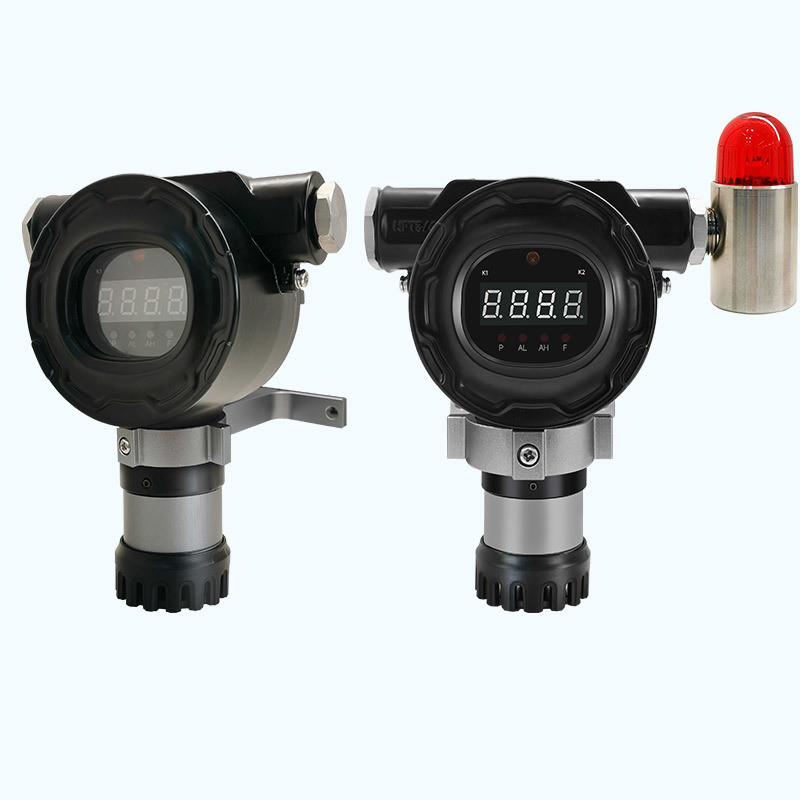

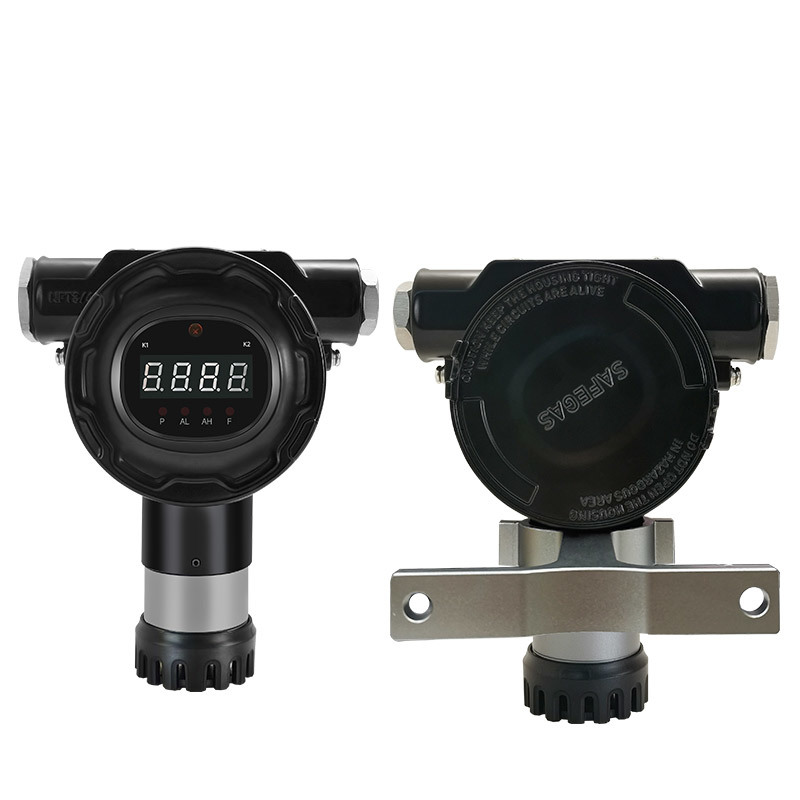

Imágenes del producto
Las especificaciones técnicas (CH4, 0-100%LEL)
| Parámetro |
Valor |
| Gas objetivo |
El metano (CH4) |
| Principio de detección |
Combustión catalítica |
| Rango de medición |
0 - 100% de las emisiones |
| Resolución |
El 1% de la LEL |
| Precisión |
Se aplicará el método de comprobación de la velocidad. |
| Calificación de resistencia a las explosiones |
IECEx: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb; ATEX: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb, Ex db ia IIC T6 Gb, Ex db ia IIC T6 Gb, Ex db ia IIC T6 Gb, Ex db ia IIC T6 Gb, Ex db ia IIC T6 Gb, Ex db ia IIC T6 Gb, Ex db ia IIC T6 Gb, Ex db ia IIC T6 Gb, Ex db ia IIC T6 Gb, Ex db ia IIC T6 Gb, Ex db ia IIC T6 Gb, Ex db ia IIC T6 Gb, Ex db ia IIC T6 Gb, Ex db ia IIC T6 Gb, Ex db ia IIC T6 Gb, Ex db ia IIC T6 Gb, Ex db ia IIC T6 Gb, Ex db ia IIC T6 Gb, Ex db a T6 Gb, Ex db a T6 Gb, Ex db a |
| Protección contra la entrada |
Se aplican las siguientes medidas: |
| Consumo de energía |
El valor de los gases tóxicos se calculará en función de la cantidad de gases tóxicos que se hayan emitido. |
| Productos estándar |
3 cables 4-20mA, RS485 Modbus |
| Salidas del relé |
3 relés (alarma baja, alarma alta, alarma de falla) |
| Válvula de alimentación |
12-24 V de corriente continua |
| Muestra |
El LED |
| Temperatura de funcionamiento (catalítica) |
-40 °C a +70 °C |
| Humedad de funcionamiento |
0-95% RH (no condensado) |
| Rango de presión |
86 a 106 kPa |
| Material del recinto |
Aluminio fundido a presión (estándar); SS316 (opcional) |
| Entradas del cable |
1 × 3/4 NPT (izquierda) y 1 × M20 (derecha) |
| Las dimensiones |
157.8 × 128,8 × 69,6 mm |
| Peso |
1.0 kg |
| Garantización |
1 año |
Capacidades básicas
- Separación de 1000 metros- El sensor y el transmisor pueden estar separados hasta a 1000 m a través de RS485 - flexibilidad sin igual para instalaciones difíciles.
- Certificado a prueba de explosión- IECEx y ATEX Ex db IIC T6 Gb - seguro para las zonas de peligro 1 y 2.
- Protección IP66/IP68- A prueba de polvo, protegido contra poderosos chorros de agua, y sumergible.
- Opciones de salida múltiples- 4-20mA (3-cables), RS485 Modbus, más tres relés para el control del dispositivo externo.
- Configuración segura- Varita magnética (incluida) o control remoto opcional - no es necesario abrir la caja en atmósferas explosivas.
- Muestra local- La pantalla LED muestra la concentración de gas en tiempo real en la ubicación del transmisor.
- Construcción duradera- carcasa de aluminio fundido a presión; acero inoxidable 316 opcional para sitios corrosivos.
- Instalación fácil- soporte de montaje suministrado; entradas de cable estándar (NPT y M20).
Sobre el fabricante
La Comisión consideró que la Comisión no había realizado una evaluación de la compatibilidad de la ayuda con el mercado interior.- establecida en 2010, con más de 16 años de experiencia en investigación y desarrollo de detección de gases, fabricación y ventas.ingeniería municipal, agricultura y electrodomésticos.
Credenciales clave:
- Certificado conforme a las normas ISO9001, ISO45001, IECEx, ATEX y EMC
- Capacidad de producción anual: > 80.000 unidades
- Entrega típica: 5-7 días hábiles
- Apoyo postventa 24/7 en todo el mundo
- La gama de productos incluye detectores portátiles, transmisores fijos, analizadores de gases, paneles de control, estaciones de acoplamiento y accesorios de calibración.
Preguntas frecuentes
P1: ¿Qué tan lejos puede estar el sensor del transmisor?
A1: Hasta 1000 metros utilizando la comunicación RS485.
P2: ¿Puede el SG100-R detectar otros gases que no sean el metano?
R2: Sí. Soporta cientos de tipos de sensores: catalítico (inflamables), IR (CO2, CH4), electroquímico (tóxico) y PID (VOC).
P3: ¿Tiene el transmisor una pantalla?
R3: Sí, una pantalla LED muestra la concentración de gas en tiempo real en la ubicación del transmisor.
P4: ¿Cómo puedo ajustar los valores de la alarma sin abrir la carcasa?
A4: Utilice la varita magnética suministrada (no intrusiva) o el control remoto opcional - seguro en zonas peligrosas.
P5: ¿Qué relés se proporcionan?
R5: Tres relés: alarma baja, alarma alta y alarma de fallas, que pueden conducir directamente las bocinas externas, las luces de estroboscopio, los ventiladores o las válvulas de solenoide.
P6: ¿Cuál es la clasificación de protección?
A6: IP66 (a prueba de polvo, protegido contra los potentes chorros de agua) y IP68 (submersible).
P7: ¿Cuál es el período de garantía?
A7: 1 año para el transmisor y el sensor (los consumibles de los sensores pueden tener una garantía más corta según el tipo).
P8: ¿El sensor remoto necesita su propia fuente de alimentación?
R8: No. El transmisor alimenta el sensor remoto a través de la conexión RS485.
P9: ¿Puedo instalar el sensor dentro de un conducto o tubería?
R: Sí, el sensor remoto está diseñado para ser instalado en conductos, pilas o tuberías, el transmisor permanece fuera en un lugar seguro y accesible.
P10: ¿El SG100-R está certificado para atmósferas explosivas?
A10: Sí, tiene la certificación IECEx y ATEX Ex db IIC T6 Gb para zonas peligrosas de las zonas 1 y 2.
Contenido del paquete estándar
- Detector de gas - 1 unidad
- Varita magnética - 1 pieza
- Manual del usuario (en inglés) - 1 ejemplar
- Certificado de conformidad / tarjeta de garantía - 1 ejemplar
- Apoyo de montaje - 1 juego
- Control remoto - 1 pieza
